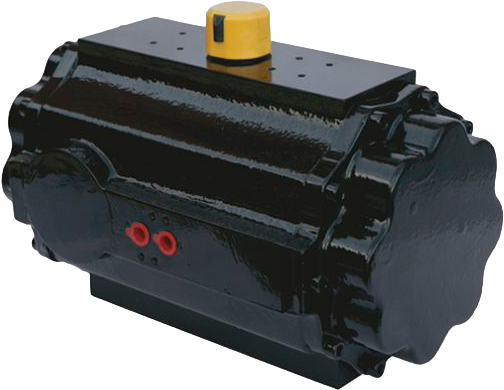

Serie K/KM Actuador de hierro dúctil
Quifer Actuators ha estado fabricando actuadores de cremallera y cremallera de hierro dúctil desde hace más de 25 años. La gama de actuadores de piñón y cremallera de hierro dúctil está específicamente diseñada para operar válvulas de cuarto de vuelta, tales como válvulas de bola, mariposa y enchufe en ambientes altamente corrosivos, como plataformas o buques en alta mar.
Las superficies de unión de los actuadores están diseñadas según ISO 5211 y VDI / VDE 3845. El diseño del actuador está construido de acuerdo con las normas ISO9001: 2008, IEC 61508: 2010, LOM 05ATEX6032 y Directiva Europea de Equipos a Presión 97/23 / EC 3.10.
Los actuadores son certificados según ATEX y GOST y fabricados bajo las normas ISO9001: 2008 con la política de mejora continua.
Características estándar del Actuador
Piñón Cremallera KEH
Scotch Yoke KSYEH
Par:
5000 Nm
1800 Nm
Presión de trabajo:
1 hasta 10 bar
3 hasta 10 bar
Suministro de aire:
Aire o gas no corrosivo
Temperatura de trabajo:
Desde -20 hasta +80ºC
Rotación:
90 grados en sentido antihorario en la apertura
Ajustes:
+/- 0,5ºC para abrir +/-0,5ºC para cerrar
Lubricación:
Lubricado de por vida
Datos técnicos:
- Cuerpo de hierro fundido, tapas y pistones de hierro dúctil nodular GGG40
- Superficies de unión según ISO 5211 y VDI / VDE 3845
- Conexiones de aire según VDI / VDE 3845
- Eje de transmisión con escuadra ISO 5211
- Todos los componentes tienen una alta resistencia a la corrosión
- Todos los modelos tienen una regulación de apertura y cierre doble desde el exterior
- Múltiple combinación de muelles que permite una amplia gama de pares para un modelo
- Todos los muelles tienen un precargado, aumentando la seguridad
- Todos los modelos son fácilmente convertibles de retorno de muelle a retorno de doble efecto y viceversa
Ventajas
- El cilindro interior ha sido tratado con precisión para obtener 0,3 – 0,4 mic. de rugosidad y cromado
- El eje y los pistones están completamente mecanizados
- Cuerpo y eje completamente anodizado
- El eje tiene un anillo de retención anti-ejección
- Doble sellado en la parte superior e inferior del eje
- Gran guía deslizante PTFE en los pistones
- Gran espesor de las paredes del actuador para aumentar la durabilidad
- Níquel electrolítico en el eje
- Parada de desplazamiento de los actuadores situada en el eje del actuador
Opciones:
- Versiones de baja temperatura hasta -65ºC
- Alta temperatura hasta + 180ºC
- Actuadores niquelados
- Eje de accionamiento de acero inoxidable
- Actuadores de cierre rápidos
- Actuadores accionados con gas natural, gas agrio, oxígeno, etc, etc …
- Revestimiento especial para ambientes altamente corrosivos
- Juntas tóricas y kits de reparación de muelles
- K / KM SERIES
